Rimozione protezione anti statica dalle lenti.

Spesso le lenti sono vendute o meglio spedite con la protezione anti statica attiva

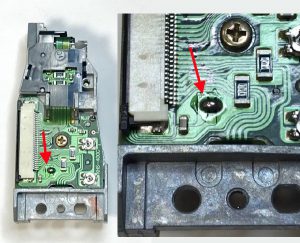

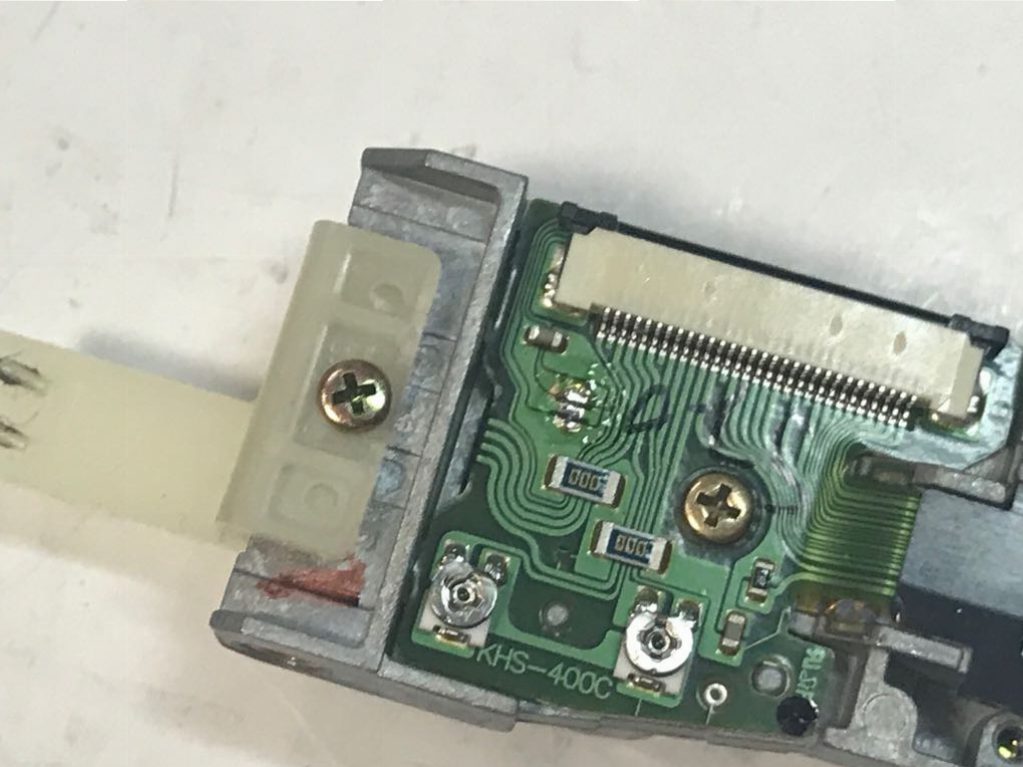

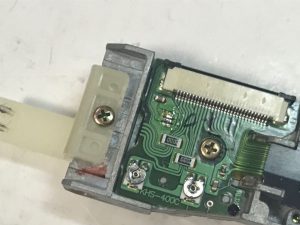

Si tratta di un ponte di stagno che collega 2 punti adiacenti sul circuito stampato della lente laser o sul cavo flat di collegamento.

La protezione serve a proteggere la lente durante il trasporto da danni dovuti a correnti elettrostatiche.



La lente con la protezione non si attiva, quindi non funziona, non legge ed su alcune console non si muovono nemmeno i motori.

Prima del montaggio della lente è necessario rimuovere questo ponte di stagno utilizzando un saldatore per sciogliere lo stagno e una pompetta aspira stagno o meglio una trecciola dissaldante.

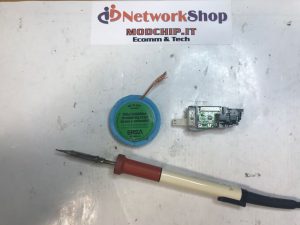

Attrezzatura:

• Saldatore a penna, massimo 25w
• Pompa aspira stagno
• Trecciola dissaldante
• Multimetro o Tester
• Bracciale antistatico ( consigliato)

Come Rimuovere il ponticello:

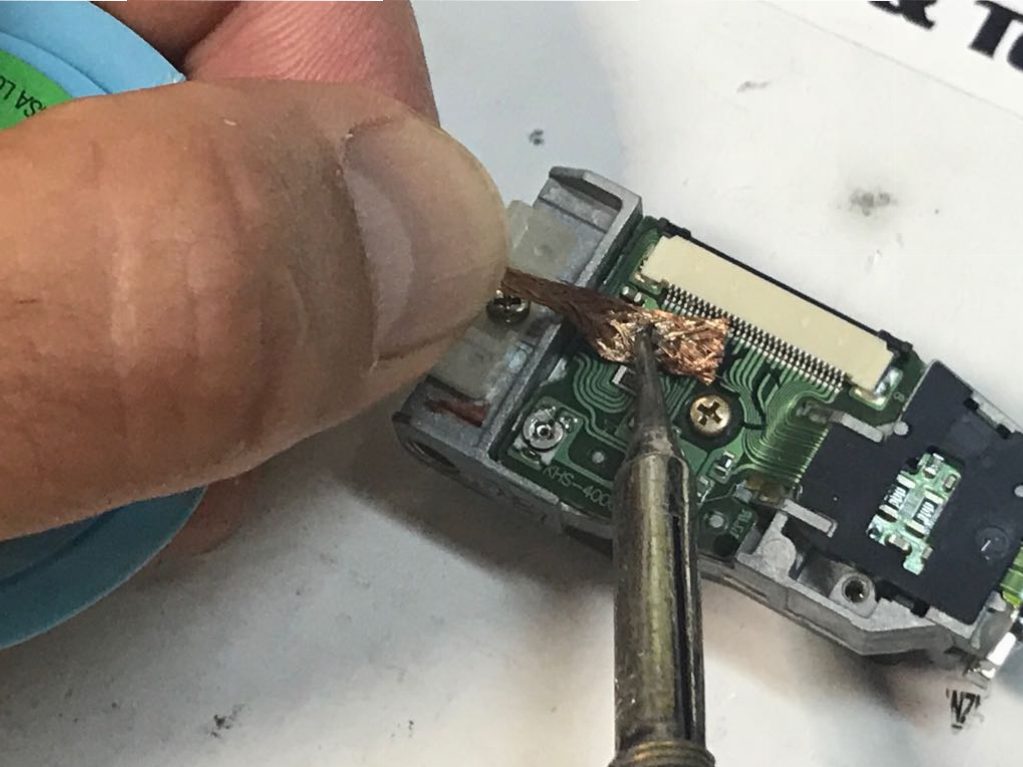

1. Preparare la trecciola, allargando la maglia per assorbire meglio lo stagno

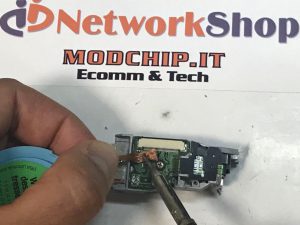

2. Poggiare la tracciola sopra al punto di stagno

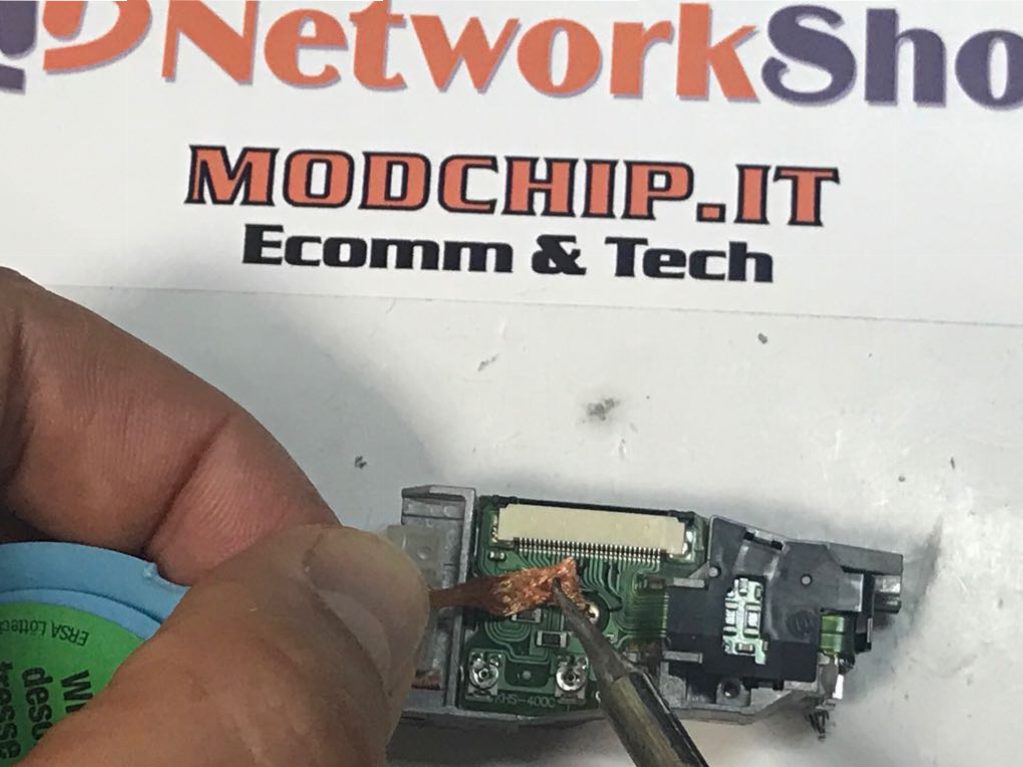

3. Applicare il saldatore sopra la tracciola esattamente in corrispondenza del punto di stagno
4. Attendere che lo stagno si sciolga e che viene assorbito dalla trecciola
5. Rimuovere insieme trecciola e saldatore. Se rimovete prima il saldatore la trecciola si salderà al punto che state rimuovendo.

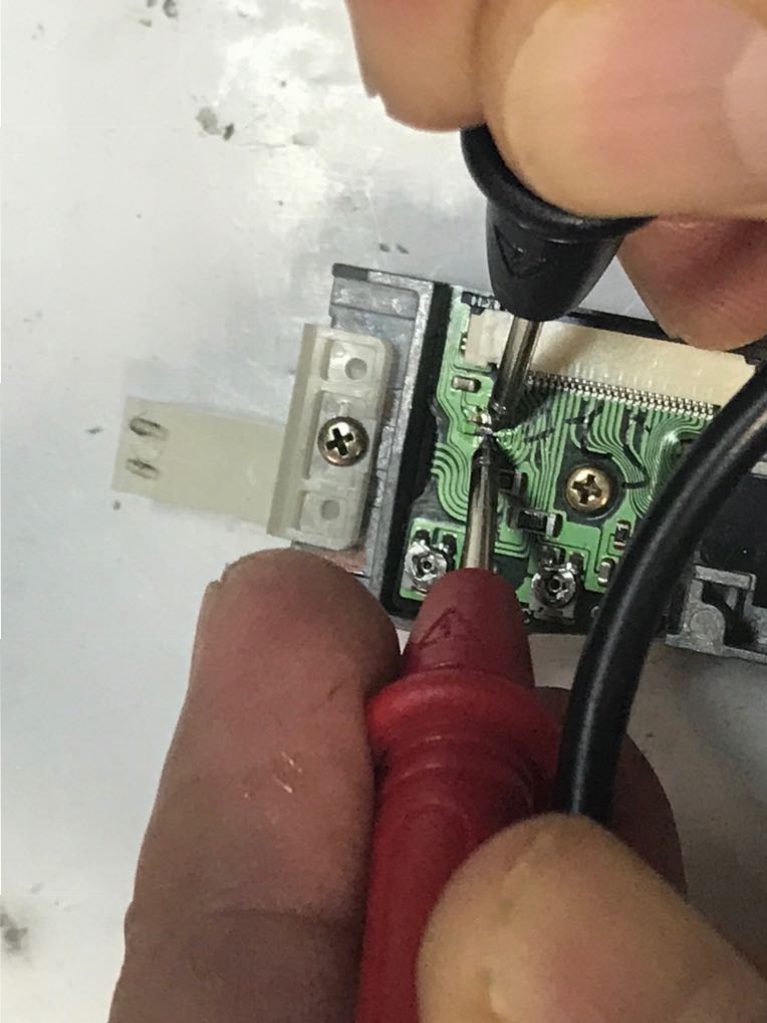

6. Testare con il multimetro che il ponticello sia stato effettivamente rimosso utilizzando la funzione continuità (suona se è in corto) oppure la funzione Ohm che sarà zero se non c’è collegamento.

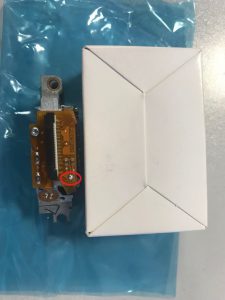

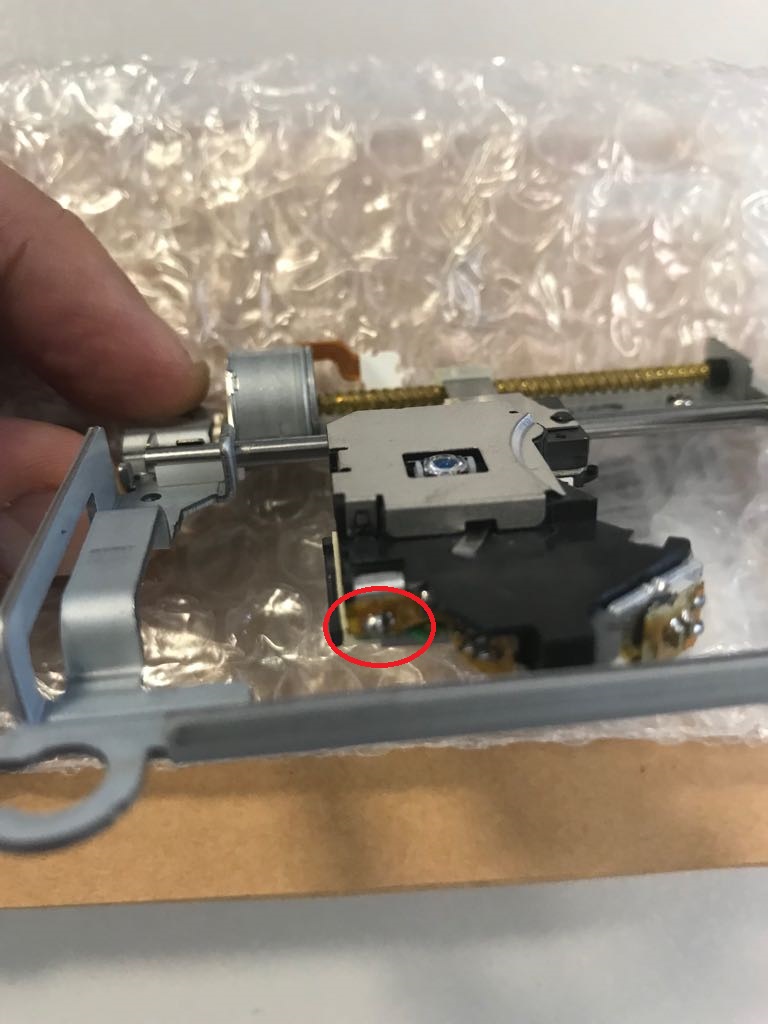

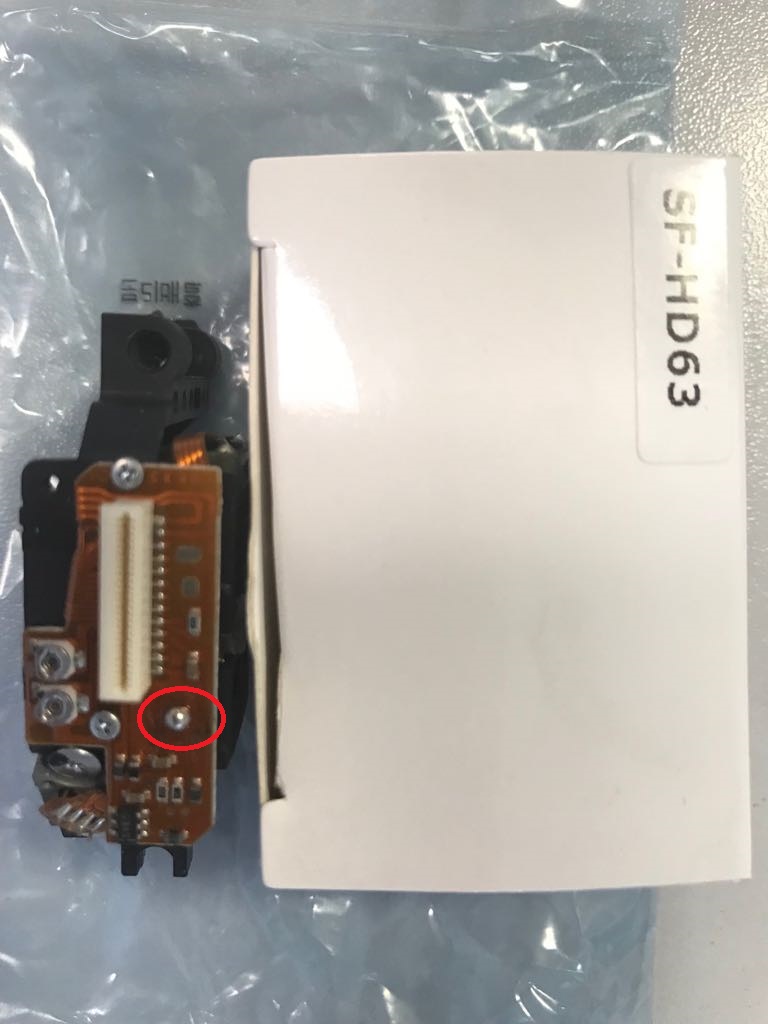

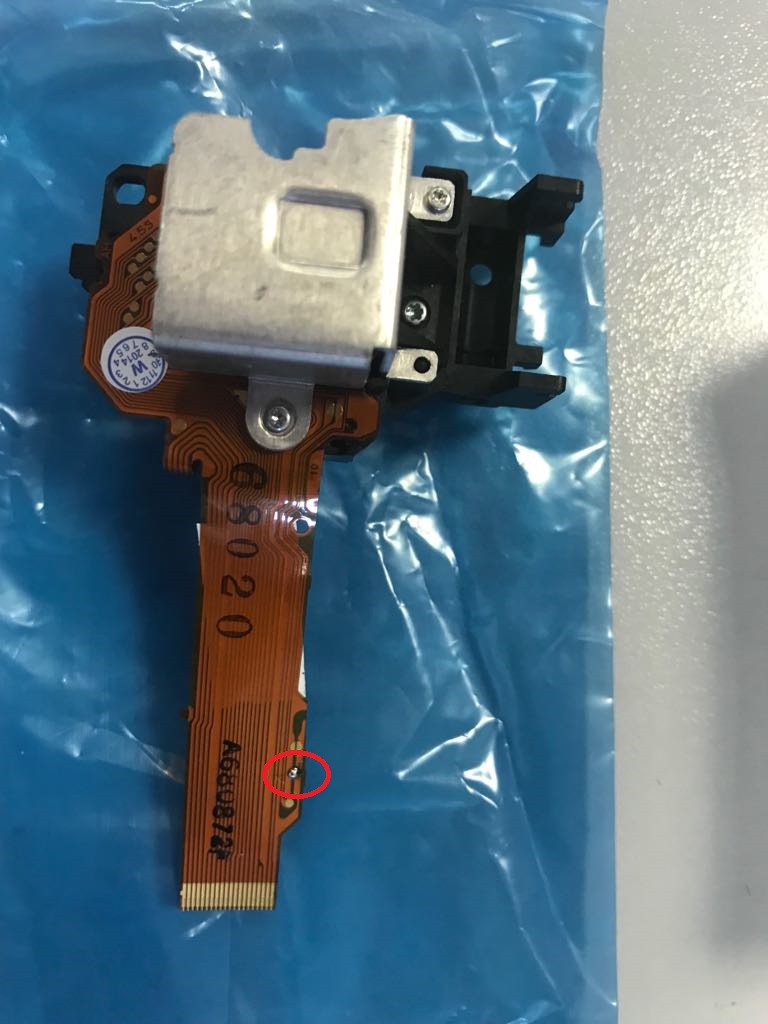

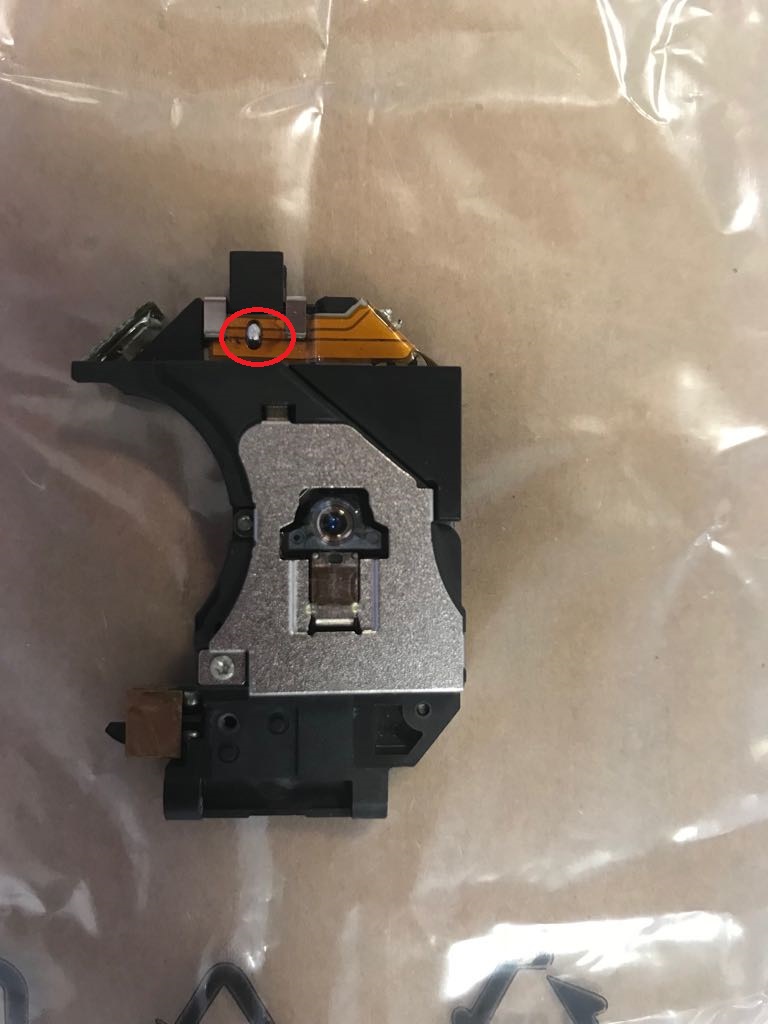

Altri esempi di ponticelli su altre lenti
