Questa semplice guida ti indicherà come installare al meglio il famoso Mod Kit TrueFire per il tuo controller PS4.
Il KIT è in vendita nel nostro negozio, per acquistarlo premi QUI.
Breve descrizione del Chip:
L’utilizzo di questa Mod moltiplica la tua capacità di gioco. TrueFire V5 grazie ad un chip controlla elettronicamente i pulsanti del controller e consente di realizzare combo, tattiche, rapid fire ecc.
I chip sono già programmati e pronti all’uso.
Alcune delle funzioni attivabili:
Rapid Fire, Burst fire, Quick Scope ecc.
Nota Bene: Alcune funzioni sono attivabili solo su alcuni giochi sparatutto es. Call Of Duty
Ricordiamo che la versione V5 di questo Mod Kit è compatibile con i controller V2 di SONY (quelli con la barra luminosa sul trackpad) e indicati con la sigla CUH ZCT2x sul retro.
Nello specifico compatibile con le schede madri JDM-040, JDM-050, JDM-055.
PS4 Controller differenze tra V1 e V2
Necessario per l’installazione:
- Controller PS4 V2 – QUI (Si consiglia l’installazione su un controller nuovo)
- True Fire Flex V5 kit – QUI
- Cacciavite a Croce – QUI
- Kit Saldatura (Saldatore a penna, stagno)
- Si consiglia una PINZA e questo TOOL per facilitare alcune operazioni
E’ utile un minimo di dimestichezza con gli strumenti e le schede logiche.
PASSO 1 – SMONTAGGIO CONTROLLER

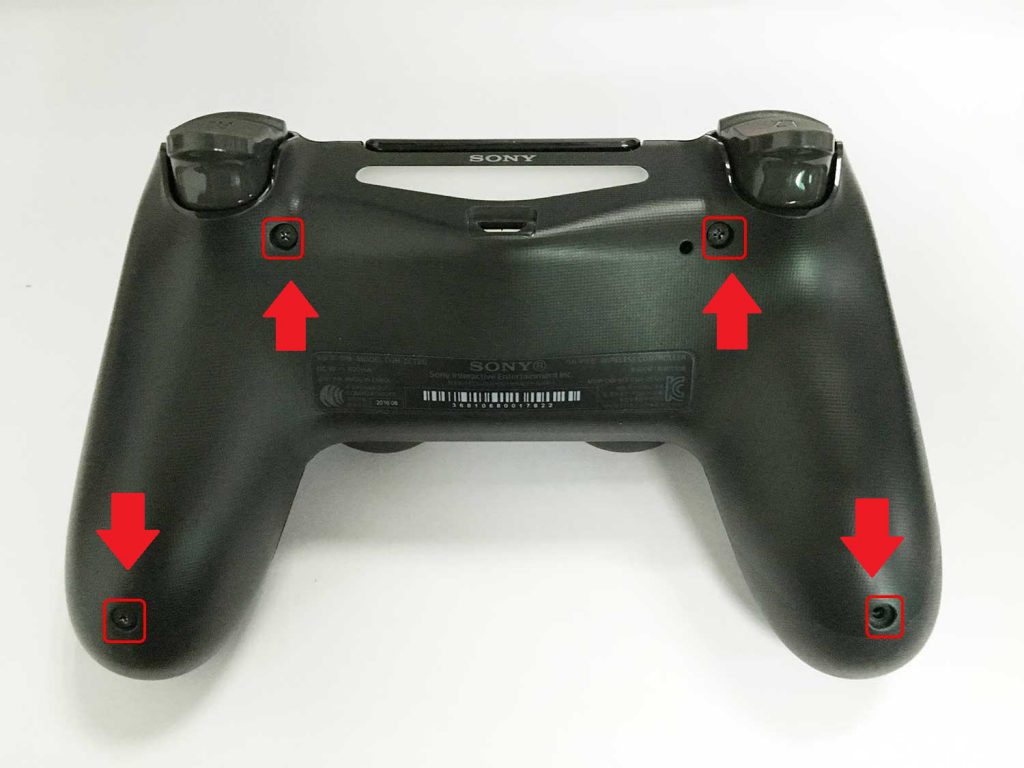

Svitiamo le 4 viti a croce presenti sul retro del controller.
Prendendo il controller dalla parte inferiore, separiamo la scocca frontale dalla scocca posteriore del controller.

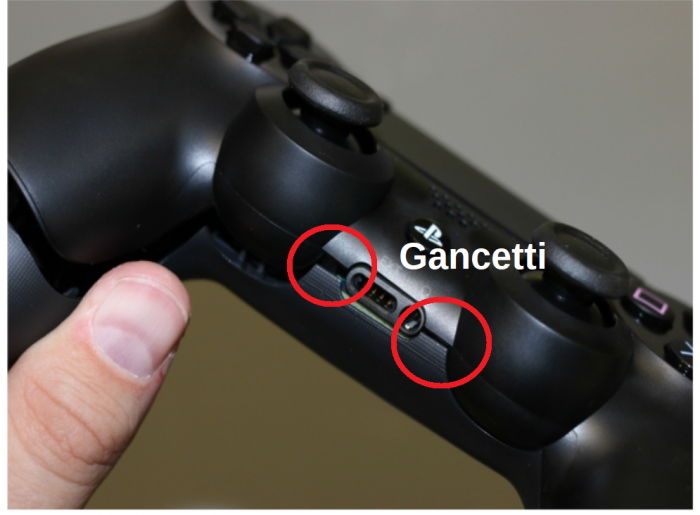

ATTENZIONE: Ci sono 2 piccoli gancetti che fanno forza, usate il tool flessibile piatto per aiutarvi.
Solleviamo adesso del tutto la scocca posteriore.
ATTENZIONE: Procedere con cautela in questa fase, questa parte di scocca è collegata alla scheda madre mediante un Flex. Scollegate il Flex per poi procedere a rimuovere del tutto la scocca.

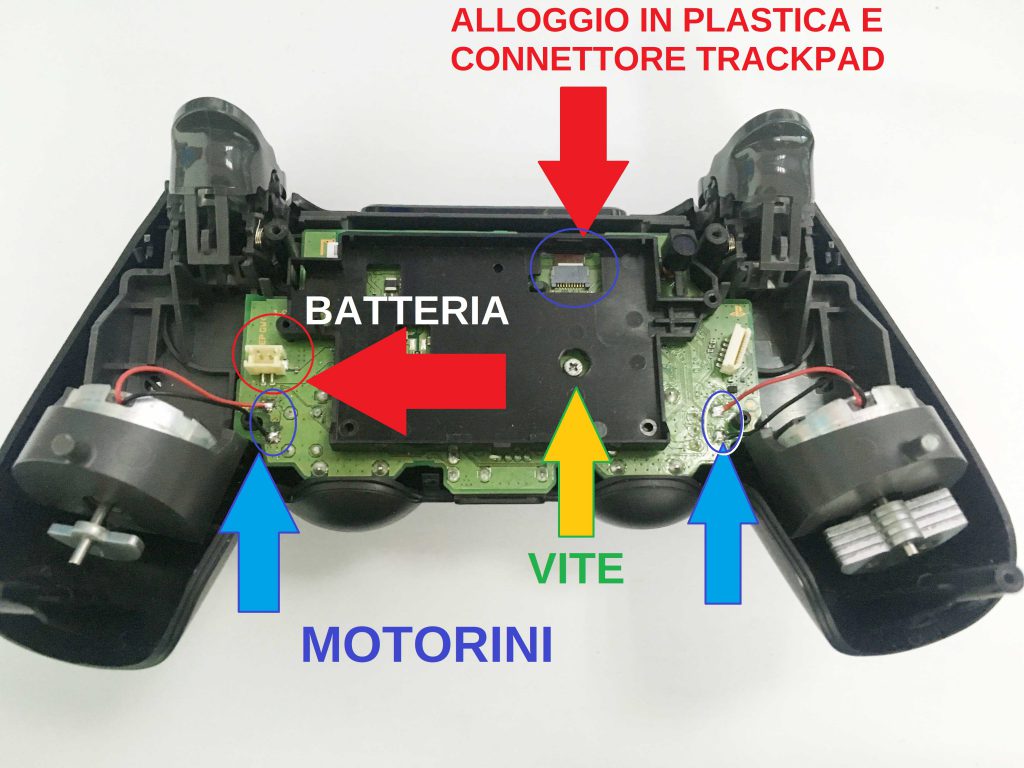

Per accedere alla scheda madre adesso dobbiamo rimuovere la batteria scollegandola dal connettore, rimuovere il suo alloggio di plastica sottostante (aiutarsi con le pinze per sganciarlo ai lati), scollegare il connettore in alto del TrackPad, svitare la Vite a croce centrale.
FACOLTATIVO: Per lavorare meglio si consiglia di dissaldare i collegamenti dei motorini per poi risaldarli prima di richiudere il controller.
PASSO 2 – INSTALLAZIONE MOD KIT

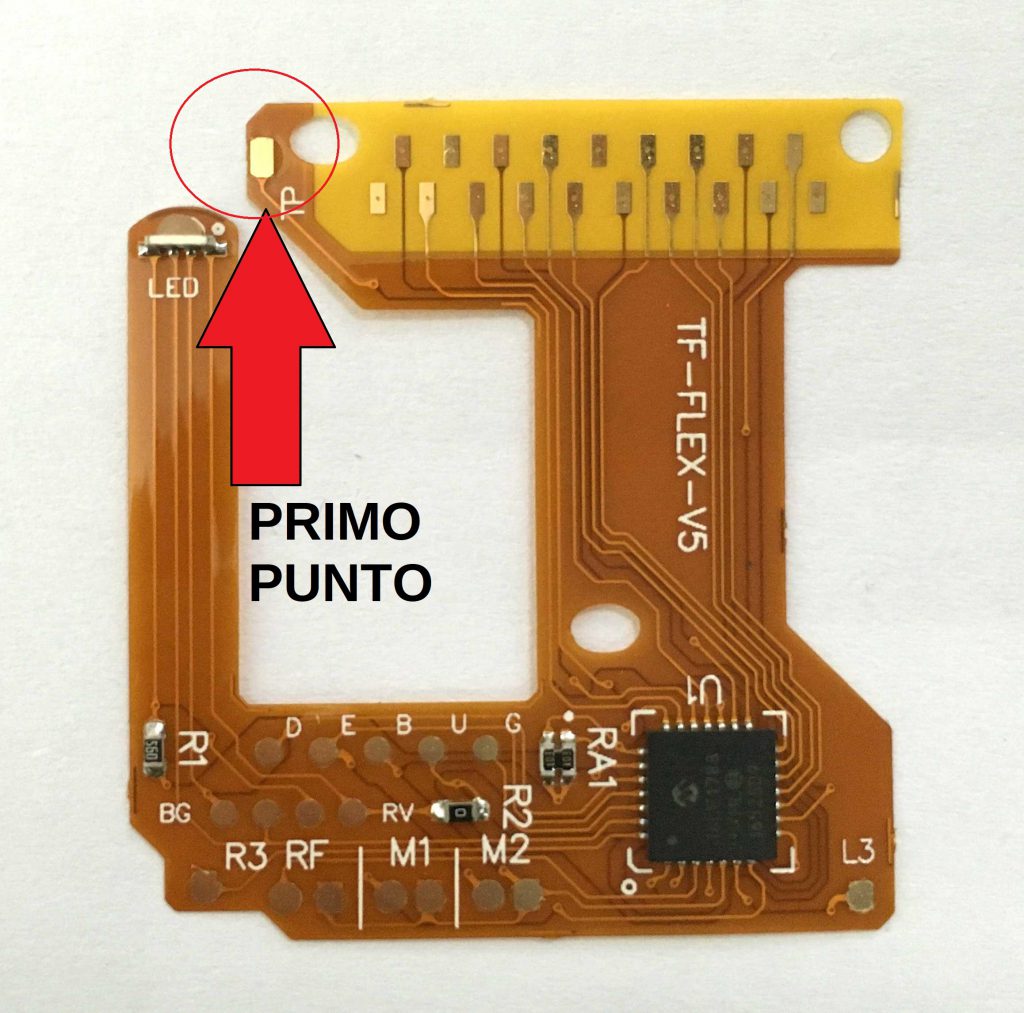

Primo punto da saldare del Flex

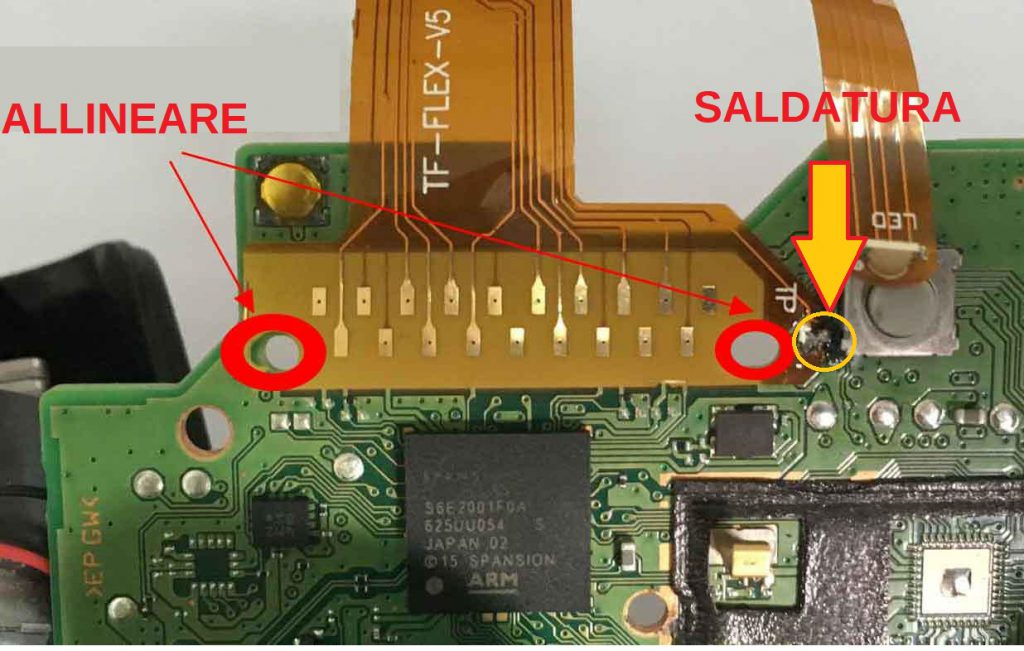

Posizionare il Flex come nella foto esempio, quindi allineare i fori del Flex con i fori presenti sulla scheda madre. I fori e le piste devono combaciare, fare attenzione.
Proseguire adesso con saldatore e stagno, saldando il primo punto del flex sulla scheda madre, come da foto.

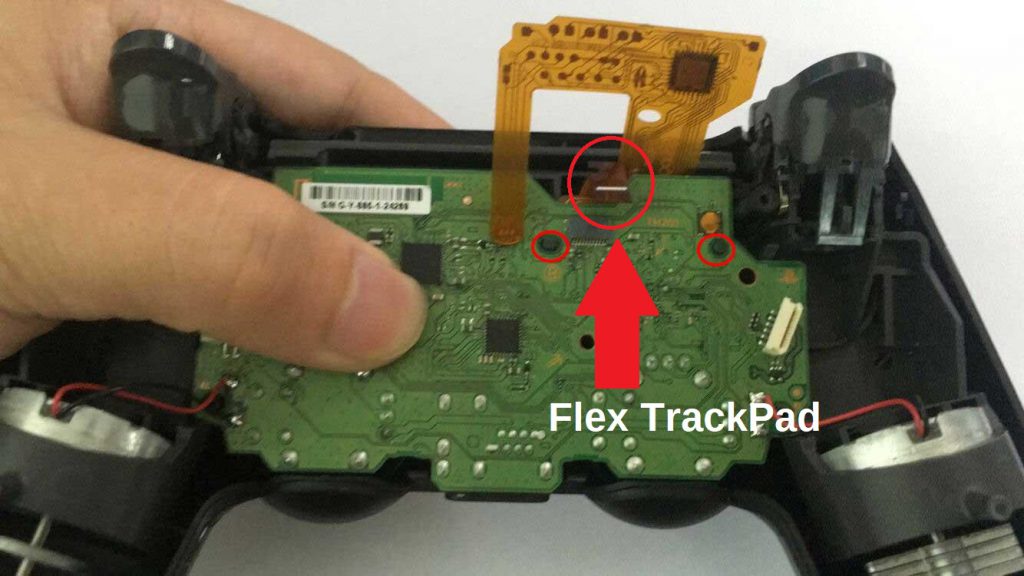

Rialloggiare la scheda madre sulla scocca, facendo ruotare il flex sulla scheda madre come nella foto. Verificare che il tutto sia ben alloggiato, che gli analogici siano riemersi totalmente dalla scocca frontalmente.
ATTENZIONE: Ricordarsi di riportare in posizione anche il flex del TrackPad

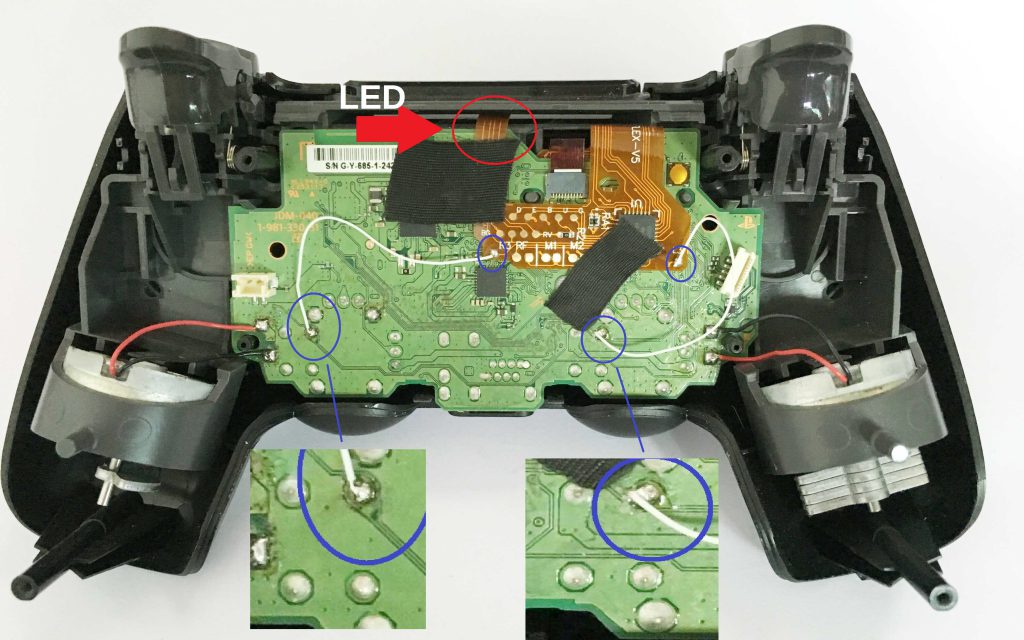

Come ultimo passaggio di questa fase, dobbiamo infilare la linguetta con il LED nella fessura come in foto, far aderire il FLEX alla scheda madre e fissare il tutto con del nastro. Collegare e saldare i punti R3 e L3 come in foto.
La questa fase è completata, potete teoricamente riassemblare il controller ricollegando la batteria, risaldando i collegamenti dei motirini (se li avete dissaldati) e il collegamento della scocca posteriore.
Per attivare la funzione BURST FIRE cliccare contemporaneamnte “Quadrato” e “Freccia SX”
Si attiverà un led verde di conferma sul TrackPad del controller.
PASSO 3 – INSTALLAZIONE TASTI AGGIUNTIVI
Questo passaggio vi indicherà come installare i tasti aggiuntivi sul controller. Questo comporterà delle piccole modifiche al pad stesso. I tasti permetteranno di usurare al 100% tutte le funzioni del True Fire Flex.
Guida in preparazione…
